10MSPS 8通道嵌入式采集平台

产品详细信息
型号: SX0001 品牌/商标: 首信电科
生产厂家: 北京 产品类别: 板卡定制类-
商品介绍:

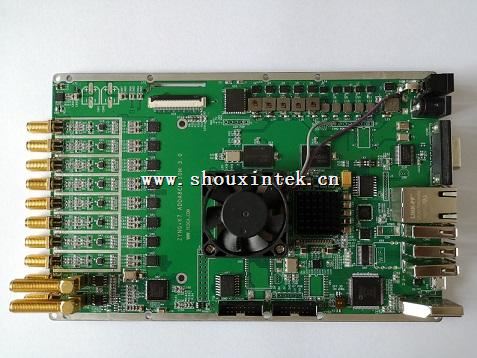

1、FPGA+ARM架构+高速同步8路10MSPS AD采集+高速双路500MSPSDAC信号输出为一套系统,该系统可同时进行高速AD采集和高速DAC输出,arm为双核1G主频fpga为Xilinx xc7z020,ddr3内存1g。
2、高速双路AD为12位,输入耦合dc,同步采样速率为10MSPS,信号输入范围正负1v或正负5v(焊接选择)。
3、高速双路DAC为16位,更新速率为500MMSPS,信号输出范围一路为正负1v,一路为0-3.3v。
4、采集板网卡为千兆网口,采样速率可通过上位机dll库和arm下位机设置,可进行连续采集、触发采集(上升沿触发、下降沿触发)、延时触发。
5、板卡带同步sma时钟接口,可多块板卡同步采集,通过网络交换机进行数据传输。
6、采集接口、pwm内触发输出波形接口、外触发接口均为sma接口。
7、整套板卡可工作在win7-32位,win7-64位,windows-xp,win8下使用,供电电压5vdc或12vdc,正常工作功率不大于6w。
8、dac输出电路可输出锯齿波、正弦波和方波,输出范围一路为正负1v,一路为0-3.3v,波形频率0.01hz-40Khz可设置,波形个数1-6万可设置,方波和锯齿波占空比可调,高电平宽度10ns-20us可设置,可上升沿或下降沿触发输出,每次触发输出一个完整波形,可连续触发输出。
9、上位机和arm下位机可实时获取各通道AD采集值和控制DAC输出值并获取输出值,用于数据分析。
10、板卡可外接DS18B20温度芯片(留出引脚)arm下位机和上位机需实时获取板卡周围环境温度值。
11、开放arm下位机qt应用源码和上位机dll动态库c++源码及网口通讯协议,提供arm下位机qt和上位机c++测试程序,测试板卡上述功能,并提供源码。
12、板卡带vga接口,usb接口,可外接鼠标操作下位机,可外接显示屏
